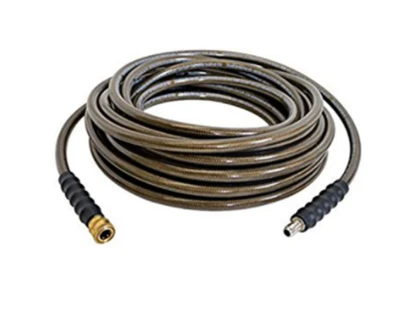

Aukšto slėgio hidraulinė žarna
Hidraulinė žarna yra lankstus vamzdis, naudojamas aukštai - slėgio skysčiui gabenti hidraulinėse sistemose. Jį sudaro vidinis guminis sluoksnis, armatūros sluoksnis ir išorinis guminis sluoksnis. Jis pasižymi aukšto slėgio atsparumo, atsparumo impulsams ir gero lankstumo savybėms. „Hangzhou Haikuo“ hidraulinė žarna praėjo ISO9001: 2008, MSHA, SGS, FDA, GOST ir kitus sertifikatus. Mūsų žarnos atitinka SAE ir DIN EN standartus ir yra plačiai naudojamos inžinerinėse mašinose, kasybos įrangoje, žemės ūkio mašinose, laivų hidraulikoje ir kitose srityse.
Klasifikacija pagal paraiškos scenarijų
Bendroji hidraulinė žarna (SAE 100R serija)
Standartinės pramonės programos
01
Ultra - aukšto slėgio žarna (en 856 4 sp/4sh)
Sprogimo slėgis didesnis arba lygus 4 kartus didesnis už darbinį slėgį
02
Aukštos temperatūros žarna (-40 laipsnis ~ +150 laipsnis)
Plieno gamyba, liejyklų pramonė
03
Antistatinė žarna
Degalų pristatymas, degi aplinka
04
Maisto klasės žarna (FDA sertifikuota)
Maisto perdirbimo įranga
05
- Vidinis vamzdis: aliejus - atspari sintetinė guma.
- Armatūros sluoksnis: pluošto arba plieno vielos pynimo vingiuotas armatūra
- Dangčio sluoksnis: dėvėkite - atsparią, ozoną - atspari, angliavandenilių - atspari sintetinė guma.
Bendros spalvos: juoda, pilka, mėlyna, geltona, raudona ir kt.
Mūsų produktai apima
SAE 100 R1, SAE 100 R2, SAE 100 R3, SAE 100 R5, SAE 100 R6, SAE 100 R7, SAE 100 R8, SAE 100 R12, SAE 100 R13, SAE 100 R14, SAE 100 R15, SAE 100 R16, SAE 100 R17, SAE 100R19;
En 853 1 sn, en 853 2 sn, en 854 2 te, en 854 3 te, en 855 r7, en 855 r8, en 856 4 sp, en856 4 sh, en}}} sc, en} sp, en856 4 sh, en}}} sc, en} sp, en856 4 sh, en}}} sc, en} sp, en856 4 sh, en}}} sc, en} sp, en856 4 sh, en}}} sc, en} sp, en856 4 sh, en}}} sc, en} sp, en856 4 sh, en}}} sc, en} sp, en856 4 sh, en} s
ISO 1436 1 Sn, ISO 1436 2 Sn, ISO 11237 1 SC, ISO 1437 2 sc
| Dalis Nr | Gręžinys | Žarna Ld. | Pynė OD | Žarna | Maxw.P. | Min. Bp | M in. Bend spindulys | Weiaht | |||||
| į | mm | mm | į | mm | psi | MPA | psi | MPA | į | mm | kg/m | ||
| HQ-1SN-03 | 4 | 3/16" | 4.8 | 9.5 | 0.47 | 11.9 | 3630 | 25.0 | 14520 | 100.1 | 3.5 | 89 | 0.19 |
| HQ-1SN-04 | 6 | 1/4" | 6.4 | 11.1 | 0.53 | 13.6 | 3270 | 22.5 | 13080 | 90.2 | 4.0 | 102 | 0.21 |
| HQ-1SN-05 | 8 | 5/16" | 7.9 | 12.7 | 0.59 | 15.1 | 3120 | 21.5 | 12480 | 86.0 | 4.5 | 114 | 0.24 |
| HQ-1SN-06 | 10 | 3/8" | 9.5 | 15.1 | 0.68 | 17.5 | 2615 | 18.0 | 10460 | 72.1 | 5.0 | 127 | 0.33 |
| HQ-1SN-08 | 13 | 1/2" | 12.7 | 18.3 | 0.81 | 20.7 | 2320 | 16.0 | 9280 | 64.0 | 7.0 | 178 | 0.41 |
| HQ-1SN-10 | 16 | 5/8" | 15.9 | 21.4 | 0.93 | 23.8 | 1890 | 13.0 | 7560 | 52.1 | 8.0 | 203 | 0.45 |
| HQ-1SN-12 | 19 | 3/4" | 19.0 | 25.4 | 1.09 | 27.8 | 1530 | 10.5 | 6120 | 42.2 | 9.5 | 241 | 0.58 |
| HQ-1SN-16 | 25 | 1" | 25.4 | 33.3 | 1.40 | 35.8 | 1280 | 8.8 | 5120 | 35.3 | 12.0 | 305 | 0.88 |
| HQ-1SN-20 | 32 | 1 1/4" | 31.8 | 40.5 | 1.69 | 43.1 | 920 | 6.3 | 3680 | 25.4 | 16.5 | 419 | 1.23 |
| HQ-1SN-24 | 38 | 1 1/2" | 38.1 | 46.8 | 1.97 | 50.1 | 730 | 5.0 | 2920 | 20.1 | 20.0 | 508 | 1.51 |
| HQ-1SN-32 | 50 | 2" | 50.8 | 60.2 | 2.50 | 63.6 | 580 | 4.0 | 2320 | 16.0 | 25.0 | 635 | 1.97 |
| Dalis Nr | Gręžinys | Hoseld. | Pynė OD | Žarnos od | MAX WP | Min. Bp | Min. Sulenavimo spindulys | Weiaht | |||||
| į | rrtn | mm | i n | rrtn | NSI | MNA | NSI | MNA | į | mm | kw/m | ||
| HQ-2SN-03 | 4 | 3/16' | 4.8 | 11.1 | 0.48 | 13.4 | 6000 | 41.4 | 24000 | 165.5 | 3.5 | 89 | 0.31 |
| HQ-2SN-04 | 6 | 1/4" | 6.4 | 12.7 | 0.59 | 15.1 | 5800 | 40.0 | 23200 | 160.0 | 4.0 | 100 | 0.33 |
| HQ-2SN-05 | 8 | 5/16' | 7.9 | 14.3 | 0.65 | 16.6 | 5000 | 35.0 | 20300 | 140.0 | 4.5 | 115 | 0.39 |
| HQ-2SN-06 | 10 | 3/8" | 9.5 | 16.7 | 0.75 | 19.1 | 4800 | 33.1 | 19200 | 132.4 | 5.0 | 125 | 0.5 |
| HQ-2SN-08 | 13 | 1/2" | 12.7 | 19.8 | 0.88 | 22.2 | 4000 | 27.6 | 16000 | 110.3 | 7.0 | 180 | 0.59 |
| HQ-2SN-10 | 16 | 5/8" | 15.9 | 23 | 1 | 25.4 | 3630 | 25.0 | 14520 | 100.1 | 8.0 | 200 | 0.71 |
| HQ-2SN-12 | 19 | 3/4" | 19.0 | 27 | 1.16 | 29.4 | 3120 | 21.5 | 12480 | 86.0 | 9.5 | 240 | 0.86 |
| HQ-2SN-16 | 25 | 1" | 25.4 | 34.9 | 1.5 | 38.1 | 2400 | 16.5 | 9600 | 66.2 | 12.0 | 300 | 1.28 |
| HQ-2SN-20 | 32 | 1 1/4" | 31.8 | 44.5 | 1.88 | 48.3 | 1820 | 12.5 | 7280 | 50.2 | 16.5 | 420 | 2.02 |
| HQ-2SN-24 | 38 | 1 1/2" | 38.1 | 44.9 | 2.13 | 54.6 | 1310 | 9.0 | 5240 | 36.1 | 20.0 | 500 | 2.2 |
| HQ-2SN-32 | 50 | 2" | 50.8 | 50.8 | 2.63 | 67.3 | 1160 | 8.0 | 4640 | 32.0 | 25.0 | 630 | 2.85 |
| Dalis | Žarnos dydžio ID | Žarnos od | Maks. Darbinis slėgis | Min. Sulenavimo spindulys | Min. Sprogimo slėgis | Svoris | |||||
| į | Din | į | mm | psi | MPA | į | mm | psi | MPA | (kg/m) | |
| R3-04 | 1/4 | 6.4 | 0.56 | 14.3 | 1250 | 8.6 | 3 | 76 | 5000 | 34.5 | 0.16 |
| R3-05 | 5/16 | 7.9 | 0.68 | 17.5 | 1200 | 8.3 | 4 | 102 | 4800 | 33.1 | 0.25 |
| R3-06 | 3/8 | 9.5 | 0.75 | 19.1 | 1125 | 7.8 | 4 | 102 | 4500 | 31 | 0.28 |
| R3-08 | 1/2 | 12.7 | 0.93 | 23.8 | 1000 | 6.9 | 5 | 127 | 4000 | 27.6 | 0.41 |
| R3-10 | 5/8 | 15.9 | 1.06 | 27.0 | 875 | 6.0 | 5.5 | 140 | 3500 | 24.1 | 0.47 |
| R3-12 | 3/4 | 19 | 1.25 | 31.8 | 750 | 5.2 | 6 | 152 | 3000 | 20.7 | 0.65 |
| R3-16 | 1 | 25.4 | 1.5 | 38.1 | 565 | 3.9 | 8 | 203 | 2260 | 15.6 | 0.78 |
| R3-20 | 1 1/4 | 31.8 | 1.75 | 44.4 | 377 | 2.6 | 10 | 254 | 1508 | 10.4 | 1.00 |
| Prekės kodas | Žarna I D. | Žarnos od | Darbinis slėgis | Sprogimo slėgis | MM.Bend RADIUS | Svoris | ||||||
| coliai | mm | coliai | mm | psi | MPA | psi | MPA | coliai | mm | kg/m | Ib/ft | |
| R5-05 | 3/16" | 5 | 0.54 | 13.7 | 3045 | 21 | 12180 | 84 | 3 | 75 | 0.24 | 0.16 |
| R5-06 | 1/4" | 6.3 | 0.6 | 15.3 | 3045 | 21 | 12180 | 84 | 3.3 | 85 | 0.28 | 0.19 |
| R5-08 | 5/16" | 8 | 0.69 | 17.6 | 2275 | 15.7 | 9135 | 63 | 4 | 100 | 0.35 | 0.24 |
| R5-11 | 13/32" | 11 | 0.79 | 20 | 2030 | 14 | 8120 | 56 | 4.5 | 115 | 0.38 | 0.26 |
| R5-13 | 1/2" | 12.5 | 0.95 | 24 | 1785 | 12.2 | 7105 | 49 | 5.5 | 140 | 0.51 | 0.34 |
| R5-16 | 5/8" | 16 | 1.1 | 28 | 1525 | 10.5 | 1740 | 42 | 6.5 | 165 | 0.68 | 0.46 |
| R5-22 | 7/8" | 22 | 1.27 | 32.2 | 812 | 5.6 | 3248 | 22.4 | 7.3 | 185 | 0.7 | 0.47 |
| R5-29 | 1.1/8" | 29 | 1.53 | 38.9 | 625 | 4.3 | 2538 | 17.5 | 9 | 230 | 0.8 | 0.54 |
| R5-35 | 1 3/8" | 35 | 1.78 | 45.2 | 507.5 | 3.5 | 2030 | 14 | 10.4 | 265 | 0.93 | 0.63 |
| R5-46 | 1 13/16" | 46 | 2.27 | 57.6 | 348 | 2.4 | 1421 | 9.8 | 13.2 | 335 | 1.32 | 0.89 |
| R5-60 | 2 3/8" | 60 | 2.92 | 74.2 | 348 | 2.4 | 1421 | 9.8 | 24 | 610 | 2.96 | 2.00 |
| R5-76 | 3" | 76 | 3.6 | 91.7 | 203 | 1.4 | 812 | 5.6 | 33 | 840 | 4.1 | 2.77 |
| Dalis Nr | Gręžinys | Žarna Ld. | Pynė OD | Žarnos od | MAX WP | Min.BP | Min.Bend RADIUS | Svoris | |||||
| į | mm | mm | į | mm | psi | MPA | psi | MPA | į | mm | kg/m | ||
| HQ - r6-03 | 4 | 3/16" | 4.8 | 10.3 | 0.43 | 11.1 | 500 | 3.4 | 2000 | 11 | 2 | 51 | 0.09 |
| HQ - r6-04 | 6 | 1/4" | 6.4 | 11.9 | 0.5 | 12.7 | 400 | 2.8 | 1600 | 11 | 2.5 | 64 | 0.12 |
| HQ - r6-05 | 8 | 5/16" | 7.9 | 13.5 | 0.56 | 14.3 | 400 | 2.8 | 1600 | 11 | 3 | 76 | 0.135 |
| HQ - r6-06 | 10 | 3/8" | 9.5 | 15.1 | 0.62 | 15.9 | 400 | 2.8 | 1600 | 11 | 3 | 76 | 0.16 |
| HQ - r6-08 | 13 | 1/2" | 12.7 | 19 | 0.7 | 19.8 | 400 | 2.8 | 1600 | 11 | 4 | 102 | 0.23 |
| HQ - r6-10 | 16 | 5/8" | 15.9 | 22.2 | 0.9 | 23 | 350 | 2.4 | 1400 | 10 | 5 | 125 | 0.29 |
| HQ - r6-12 | 19 | 3/4" | 19.0 | 25.4 | 1.04 | 26.6 | 350 | 1.7 | 1200 | 10.8 | 5.5 | 140 | 0.38 |
| HQ - r6-16 | 25 | 1" | 25.4 | 1.38 | 35 | 350 | 1.7 | 1200 | 10.8 | 6 | 150 | 0.46 | |
| Dalis Nr | Ld. | OD | W.P. | B.P. | Sulenavimo spindulys | Svoris | ||||||
| į | mm | mm | į | psi | MPA | psi | MPA | į | mm | kg/m | lb/ft | |
| R7-05 | 3/16" | 0.45 | 5 | 11.4 | 3045 | 21 | 12180 | 84 | 3.5 | 90 | 0.073 | 0.049 |
| R7-06 | 1/4" | 0.54 | 6.3 | 13.7 | 2785 | 19.2 | 11165 | 77 | 39 | 100 | 0.09 | 0.06 |
| R7-08 | 5/16" | 0.61 | 8 | 15.6 | 2535 | 17.5 | 10150 | 70 | 4.5 | 115 | 0.128 | 0.086 |
| R7-10 | 3/8" | 0.72 | 10 | 18.4 | 2275 | 15.7 | 9135 | 63 | 4.9 | 125 | 0.155 | 0.104 |
| R7-13 | 1/2" | 0.89 | 12.5 | 22.5 | 2030 | 14 | 8120 | 56 | 7.1 | 180 | 0.224 | 0.151 |
| R7-16 | 5/8" | 1.02 | 16 | 25.8 | 1525 | 10.5 | 6090 | 42 | 8.1 | 205 | 0.277 | 0.186 |
| R7-19 | 3/4" | 1.13 | 19 | 28.6 | 1260 | 8.7 | 5075 | 35 | 9.4 | 240 | 0.33 | 0.222 |
| R7-25 | 1" | 1.44 | 25 | 36.7 | 1015 | 7 | 4060 | 28 | 11.8 | 300 | 0.403 | 0.271 |
| LTEM kodas | I.D. | D.O. | W.p. | B.P. | Sulenavimo spindulys | Svoris | ||||||
| į | mm | į | mm | psi | MPA | psi | MPA | į | mm | kg/m | Ib/ft | |
| R8-05 | 3/16" | 5 | 0.57 | 14.6 | 5000 | 35 | 18270 | 140 | 5 | 125 | 0.7 | 0.47 |
| R8-06 | 1/4" | 6.3 | 0.66 | 16.8 | 5000 | 35 | 16240 | 140 | 7 | 180 | 0.83 | 0.58 |
| R8-10 | 3/8" | 10 | 0.8 | 20.3 | 4060 | 28 | 12180 | 112 | 9.4 | 240 | 1.3 | 0.87 |
| R8-13 | 1/2" | 12.5 | 0.97 | 24.6 | 3553 | 24.5 | 12180 | 98 | 11.8 | 300 | 1.7 | 1.14 |
| R8-16 | 5/8" | 16 | 1.17 | 29.8 | 2784 | 19.2 | 10150 | 77 | 16.5 | 420 | 3.08 | 2.07 |
| R8-19 | 3/4" | 19 | 1.3 | 33 | 2277 | 15.7 | 8120 | 63 | 20 | 500 | 4.3 | 2.89 |
| R8-25 | 1" | 25 | 1.52 | 38.6 | 2030 | 14 | 8120 | 56 | 26 | 660 | 5.63 | 3.78 |
| Prekės kodas | Žarnos ID | Žarnos od | Darbinis slėgis | Sprogimo slėgis | Min.Bend RADIUS | Svoris | ||||||
| coliai | mm | coliai | mm | psi | MPA | psi | MPA | coliai | mm | kg/m | Ib/ft | |
| R10-06 | 1/4" | 6.3 | 0.8 | 21.4 | 8845 | 61 | 35525 | 245 | 5 | 125 | 0.73 | 0.49 |
| R10-10 | 3/8" | 10 | 1.0 | 24.6 | 7612.5 | 52.5 | 30450 | 210 | 6 | 150 | 0.82 | 0.55 |
| R10-13 | 1/2" | 12.5 | 1.1 | 28.6 | 6307.5 | 43.5 | 25375 | 175 | 8 | 200 | 0.96 | 1.42 |
| R10-19 | 3/4" | 19 | 1.5 | 37.3 | 5075 | 35 | 20300 | 140 | 11 | 280 | 1.65 | 1.11 |
| R10-25 | 1" | 25 | 1.8 | 45.6 | 4060 | 28 | 16240 | 112 | 14 | 360 | 2.3 | 1.55 |
| R10-32 | 1.1/4" | 31.8 | 2.1 | 52.4 | 3045 | 21 | 12180 | 84 | 18 | 460 | 3.25 | 2.18 |
| R10-38 | 1.1/2" | 38 | 2.3 | 58.7 | 2537.5 | 17.5 | 10150 | 70 | 22 | 560 | 3.95 | 2.65 |
| R10-51 | 2" | 51 | 2.8 | 72.1 | 2537.5 | 17.5 | 10150 | 70 | 28 | 710 | 4.95 | 3.33 |
Teisingas hidraulinių žarnų pasirinkimas tiesiogiai veikia sistemos saugumą ir efektyvumą. Pasirinkus atitinkamas žarnas pagal slėgio lygį, vidutinio tipo ir aplinkos sąlygas bei reguliariai atlikti techninę priežiūrą, galite maksimaliai padidinti tarnavimo laiką.
★ Priežiūros ir pakeitimo ciklas
Kasdienis patikrinimas: įtrūkimai išoriniame guminiame sluoksnyje, veikiama plieninė viela, alyvos nutekėjimas iš jungties
★ Pakeitimo kriterijai:
„Python“ raštas “įtrūkimai atsiranda paviršiuje (senėjimo ženklas)
Darbo slėgis sumažėja daugiau nei 10%
- Rekomenduojamas gyvenimas: 3 ~ 5 metai (atsižvelgiant į naudojimo intensyvumą)
Kodėl verta rinktis „Hangdhou Haikuo“ hidraulinę žarną? —— 20 metų dėmesys, hidraulinės transmisijos ekspertas, kuriuo pasitiki 15, 000+ klientai visame pasaulyje
Hidraulinės transmisijos lauke žarnos kokybė tiesiogiai veikia įrangos saugumą ir veikimo efektyvumą. „Hangzhou Haikuo Hidraulics“ daugiau nei 20 metų giliai dalyvavo pramonėje. Su puikia produkto kokybe, labai konkurencinga kainų sistema ir tobula po - pardavimo paslaugos, ji tapo ilga - daugiau nei 10 000 pasaulio kompanijų partneriu.
1. 20 pramonės kaupimo metai, technologiškai pažengęs gamybos ekspertas
Įkurta 2003 m., Daugiausia dėmesio skiriama hidraulinių žarnų tyrimams ir kūrimui bei gamybai, jame yra visiškas žaliavų apdorojimas → Audimas/apvija → Vulkanizacija → Testavimas → Pakuotės pilna pramonės grandinė.
Techninei komandai vadovauja inžinieriai, turintys daugiau nei 15 metų patirtį, kurie nuolat optimizuoja gamybos procesą, kad kiekviena žarna atitiktų tarptautinius standartus, tokius kaip SAE, DIN ir GB
Nepriklausomoje laboratorijoje yra impulsų bandytojai, sprogimo slėgio bandytojai ir kita įranga, kad būtų galima 100% patikrinti gamyklos patikrinimą
2. Visa scenos aprėptis: 100+ modeliai patenkina įvairius hidraulinius poreikius
★ Pagrindinė produktų linija
Vielos pynimo žarna (SAE 100R1AT/R2AT): 21 ~ 42MPA, tinkama įpurškimo liejimo mašinoms ir žemės ūkio mašinoms
Ultra - aukšto slėgio apvijos žarna (en 856 4 sp/4sh): 42 ~ 70MPa, skirta kasybos mašinoms ir hidrauliniams pertraukikliams
Aukštos temperatūrai atsparia žarna (-40 laipsnis ~ +150 laipsnis): Pirmasis pasirinkimas nepertraukiamai liejimo įrangai plieno gamyklose
Antistatinė žarna: saugos sprendimas cheminių ir degalų transportavimo scenarijams
★ pritaikymo galimybė
Palaiko ne - standartinių ilgių ir jungčių pritaikymą (JIC/NPT/BSPP ir kt.)
Teikia maistą - laipsnį, rūgšties - ir šarminius - atsparias žarnas ir kitas specialias medžiagas
★ Po - pardavimo sistema:
- Techninė pagalba: nemokama atrankos gairės ir diegimo specifikacijos
- Kokybės problemos: Pateikite sprendimus per 48 valandas
- Reguliariai sekti - UP vizitai: stebėkite naudojimą ir užkirsti kelią potencialioms problemoms
