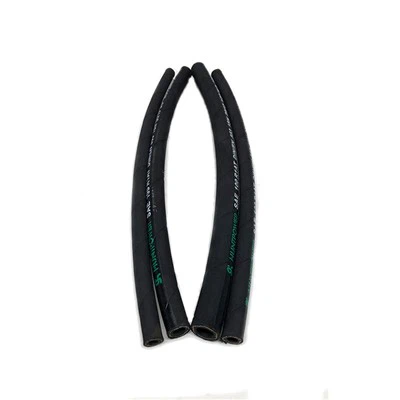

3 8 hidraulinė žarna
Produkto medžiaga: sintetinis nitrilo guma/aramidas+plieninė viela
Temperatūra: -40 laipsnio laipsnis (nuo 104) iki 100 laipsnių (+212 ℉)
Produkto spalva: mėlyna, raudona, oranžinė, „Blackaccept“ spalvos pritaikymas
Produkto dydis: žr. Žemiau nurodytą „Sheetalso“ priimkite OEM dizainą
Vidinis vamzdis:Atsparus aliejui sintetinis nitrilo guma
Sustiprinimas:Du plieno vielos sluoksniai
Viršelis:Aliejui ir orams atspari sintetinė guma
Taikymas:Aukštos - slėgio hidraulinės linijos. Atitinka arba viršija EN {853 2 Sn SAE 100R2AT veiklos reikalavimų reikalavimus. Aukšto slėgio hidraulinėms sistemoms pramonėje ir žemės ūkyje.
Paviršius:Apvyniotas paviršius, lygus paviršius
Temperatūros diapazonas:40 laipsnis (-104 ℉) iki 100 laipsnių ({+212 ℉)
| SAE 100 R2 | |||||||||||
| Prekės kodas | Metrikos dydis | Colio dydis | SAE brūkšnio dydis | I.D | Armatūra.D | O.D | W.P | B.P | |||
| (mm) | (mm) | (mm) | |||||||||
| mm | Coliai | Brūkšnys | Min | Maks | Min | Maks | Maks | MPA | Psi | MPA | |
| R2-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.7 | 14.1 | 35.0 | 5250 | 140.0 |
| R2-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 35.0 | 5250 | 140.0 |
| R2-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 29.7 | 4455 | 119.0 |
| R2-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 28.0 | 4200 | 112.0 |
| R2-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.1 | 24.5 | 3675 | 98.0 |
| R2-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.3 | 19.2 | 2880 | 77.0 |
| R2-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.2 | 15.7 | 2355 | 63.0 |
| R2-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 14.0 | 2100 | 56.0 |
| R2-32 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.2 | 45.6 | 49.6 | 11.3 | 1695 | 45.5 |
| R2-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 56.0 | 8.7 | 1305 | 43.5 |
| R2-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 7.8 | 1170 | 31.5 |
| En 853 2 sn | |||||||||||
| Prekės kodas | Metrikos dydis | Colio dydis | SAE brūkšnio dydis | I.D | Armatūra.D | O.D | W.P | B.P | |||
| (mm) | (mm) | (mm) | |||||||||
| mm | Coliai | Brūkšnys | Min | Maks | Min | Maks | Maks | MPA | Psi | MPA | |
| 2SN-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 41.5 | 6225 | 165 |
| 2SN-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 40.0 | 6000 | 160 |
| 2SN-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35.0 | 5250 | 140 |
| 2SN-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33.0 | 4950 | 132 |
| 2SN-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.0 | 27.5 | 4125 | 110 |
| 2SN-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 25.0 | 3750 | 100 |
| 2SN-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 21.5 | 3225 | 85 |
| 2SN-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2475 | 65 |
| 2SN-31 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.3 | 45.6 | 49.5 | 12.5 | 1875 | 50 |
| 2SN-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 55.9 | 9.0 | 1350 | 36 |
| 2SN-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 8.0 | 1200 | 32 |
Pagrindiniai pranašumai ir charakteristikos
1. Nuostabus atsparumas slėgiui ir struktūrinis vientisumas
Dvigubas - sluoksnio aukštas - stiprumo plieninis vielos pynimas: kaip hidraulinės žarnos armatūros sluoksnis, abu - sluoksnis yra didelis - stiprumo plieno vielos viela, suteikia puikų atsparumą smūgiams ir impulsų atsparumą ir gali būti atsparus vidutinei slėgiui.
Puikus atsparumas aliejui: pastatytas - sintetiniame guminiu vidiniu sluoksniu turi puikų atsparumą įvairiems hidrauliniams aliejams, tepiniams aliejams, mazutai ir aušinimo skysčiai, užkertant kelią gedimui, kurį sukelia vidinis sienos patinimas ar korozija, ir užtikrinant gryną hidraulinių skysčių srautą.
Dėvė aplinkos įtaka.
2. Puikus lankstumas ir lengvumas
Geras lenkimo spindulys: Palyginti su keturiomis - sluoksnio vielos žaizdos žarnos, tokios pačios slėgio vertės (pvz., R12), 2SN žarnos yra lankstesnės, lengvai montuojamos ir laidos kompaktiškos įrangos erdvėse ir sumažina montavimo įtempį.
Lengvas dizainas: jo konstrukcija pasiekia lengvą, užtikrindamas stiprumą, palengvindamas transportavimą ir sistemos integraciją bei padedant sumažinti bendrą įrangos svorį.
3. Didelės išlaidos našumas ir ekonomika
2SN hidraulinės žarnos yra viena ekonomiškiausių pasirinkimų vidutinio laikotarpio - slėgio taikymui. Tai suteikia patikimą našumą ir ilgą aptarnavimo laiką, kurio reikalauja hidraulinės žarnos specifikacijos už pagrįstą kainą, efektyviai kontroliuojant priežiūros ir pakeitimo biudžetą.
4. Plataus suderinamumas ir pritaikomumas
Ši žarna yra visiškai suderinama su standartiniais „SAE 100R2“ žarnų jungiamųjų ir žarnų komplektų gamybos procesais. Jį galima lengvai pagaminti į įvairias hidraulinės žarnos surinkimo specifikacijas, kad būtų patenkinti skirtingos įrangos prijungimo reikalavimai.
